چیلر تراکمی اسکرو – هوا خنک و آب خنک

چیلرهای تراکمی اسکرو از محبوب‌ترین سیستم‌های سرمایشی صنعتی و ساختمانی هستند. این تجهیزات با کمپرسور اسکرو، راندمان بالا و طول عمر طولانی، در صنایع صنعتی، HVAC، دارویی و غذایی استفاده می‌شوند.

چیلر تراکمی هوا خنک اسکرو برای محیط‌هایی که دسترسی به آب محدود است مناسب است و چیلر اسکرو آب خنک برای ظرفیت‌های صنعتی بزرگ و بهره‌وری بالاتر به کار می‌رود.

---

تعریف و اصول عملکرد

چیلر تراکمی اسکرو شامل:

• کمپرسور اسکرو

• اواپراتور

• کندانسور هواخنک یا آب‌خنک

• شیر انبساط

چرخه عملکرد:

1. جذب حرارت آب سرد توسط اواپراتور

2. افزایش فشار مبرد توسط کمپرسور

3. دفع حرارت به محیط یا برج خنک‌کن

4. کاهش فشار در شیر انبساط و شروع چرخه مجدد

انواع چیلر تراکمی اسکرو

• چیلر هوا خنک اسکرو

• چیلر آب خنک اسکرو

• چیلر اسکرو مدولار

• چیلر اسکرو مگنتیک

مزایا و معایب

مزایا:

• راندمان بالا

• طول عمر طولانی

• انعطاف‌پذیری نصب

• مناسب برای بارهای صنعتی سنگین

معایب:

• نیاز به برج خنک‌کن (برای آب‌خنک)

• هزینه اولیه بالاتر

• پیچیدگی نصب و کنترل

کاربردها

• صنایع پتروشیمی و نیروگاهی

• کارخانه‌های دارویی و غذایی

• دیتاسنتر و سرورها

• ساختمان‌ها و هتل‌ها

نکات فنی و طراحی مهندسی

• رعایت استانداردهای ASHRAE، AHRI، TEMA، API، ISO

• انتخاب کمپرسور و کندانسور مناسب

• شبیه‌سازی جریان هوا و آب با CFD و FEM

• ضدخوردگی و رسوب‌زدایی

• کنترل هوشمند و VFD

مشکلات رایج و راهکارها

• رسوب‌گیری فین‌ها و لوله‌ها → شستشوی دوره‌ای

• افت راندمان → بررسی فشار و دمای مبرد

• لرزش کمپرسور → نصب لرزه‌گیر

جدیدترین تکنولوژی‌ها

• کمپرسورهای مگنتیک بدون روغن

• سیستم کنترل هوشمند و IoT

• مبردهای کم‌GWP

• مبدل‌های حرارتی راندمان بالا

مثال صنعتی واقعی

چیلر اسکرو هوا خنک ۲۵۰ تن تبرید:

• دمای آب ورودی: ۱۲°C

• دمای آب خروجی: ۷°C

• COP: 5.2
  نتیجه: کاهش مصرف انرژی ۱۵٪ و نصب سریع بدون برج خنک‌کن

چیلر اسکرو آب خنک ۸۰۰ تن تبرید:

• دمای آب ورودی: ۱۲°C

• دمای آب خروجی: ۷°C

• COP: 5.75
  نتیجه: کاهش مصرف انرژی ۱۹٪ و افزایش پایداری فرآیند ۱۴٪

سوالات متداول چیلر تراکمی اسکرو FAQ

1. قیمت چیلر تراکمی اسکرو چقدر است؟
   قیمت بر اساس ظرفیت، نوع کمپرسور، جنس لوله‌ها و راندمان تعیین می‌شود. تیم اکسرلند / اکسرژی قیمت دقیق و پیشنهاد مناسب برای پروژه شما ارائه می‌کند.

2. تفاوت چیلر هوا خنک و آب خنک اسکرو چیست؟
   هواخنک بدون برج و آسان نصب است ولی راندمان کمتر دارد. آب‌خنک راندمان بالاتر و ظرفیت بیشتر دارد ولی نیازمند برج خنک‌کن و نگهداری آب است.

3. طول عمر مفید چیلر اسکرو چقدر است؟
   با نگهداری دوره‌ای و سرویس منظم، طول عمر چیلر اسکرو ۱۵–۲۵ سال است.

4. چطور ظرفیت مناسب انتخاب کنیم؟
   بر اساس بار سرمایشی، دمای فرآیند و مصرف انرژی توسط تیم مهندسی اکسرلند / اکسرژی محاسبه می‌شود.

5. کمپرسور مناسب پروژه من کدام است؟

• اسکرو برای بار متوسط

• سانتریفیوژ برای ظرفیت‌های بزرگ

• مگنتیک برای بارهای حساس و کاهش مصرف انرژی

6. چیلر اسکرو نیاز به نگهداری دارد؟
   بله، شامل شستشو، بررسی فشار و دما، سرویس کمپرسور و بررسی برج خنک‌کن (برای آب‌خنک) است.

7. آیا می‌توان چیلر اسکرو سفارشی‌سازی کرد؟
   بله، ظرفیت، جنس، مبرد و سیستم کنترل قابل سفارش هستند.

8. راندمان چیلر هوا خنک و آب خنک چقدر است؟
   چیلر آب خنک راندمان بالاتری دارد (COP بالاتر) و مصرف انرژی کمتری نسبت به هواخنک دارد.

9. چطور مصرف انرژی را بهینه کنیم؟
   استفاده از VFD روی کمپرسور و فن‌ها، عایق‌کاری لوله‌ها، کنترل هوشمند و سرویس منظم.

10. برای خرید و دریافت کاتالوگ چکار کنیم؟
    با تیم اکسرلند / اکسرژی تماس بگیرید تا مدل مناسب، مشخصات فنی و قیمت ارائه شود.

برای استعلام قیمت، دریافت کاتالوگ و مشاوره تخصصی با تیم اکسرلند / اکسرژی تماس بگیرید تا بهترین چیلر تراکمی اسکرو هوا خنک یا آب خنک را متناسب با پروژه شما معرفی کنیم.

اکسرلند، مرجع تخصصی تجهیزات سرمایشی و گرمایشی صنعتی، با ارائه محصولات استاندارد و باکیفیت، انتخاب بهینه چیلرها را برای صنایع مختلف آسان کرده است.
در دسته‌بندی چیلرهای تراکمی صنعتی، مدل‌های هوا خنک (Air-Cooled Chiller) به دلیل عدم نیاز به آب خنک‌کن، نصب ساده و راندمان بالا محبوب هستند.

این مقاله با عنوان «مشخصات و جدول ظرفیت چیلر تراکمی هوا خنک در کاتالوگ» به شما کمک می‌کند:

• ویژگی‌های فنی مهم چیلر هوا خنک را بشناسید

• ظرفیت‌های مختلف را با توجه به نیاز پروژه مقایسه کنید

• انتخاب و خرید بهینه انجام دهید

پرسش :
کاتالوگ چیلر تراکمی هوا خنک چیست و چگونه می‌توان از آن برای انتخاب ظرفیت مناسب استفاده کرد؟

تعریف و عملکرد چیلر تراکمی هوا خنک

چیلر تراکمی هوا خنک دستگاهی است که با استفاده از کمپرسور، مبرد را در یک سیکل تبرید تراکمی گردش می‌دهد.
در این نوع چیلر، گرمای مبرد توسط هوا و فن‌های قدرتمند دفع می‌شود و نیازی به برج خنک‌کن آب نیست.

ویژگی‌های اصلی:

• مناسب برای مناطق با محدودیت آب

• نصب آسان و صرفه‌جویی در فضای نصب

• عملکرد خودکار با کنترل فشار و دما

کاربردها

• سیستم‌های تهویه مطبوع مجتمع‌های اداری و تجاری

• کارخانه‌ها و خطوط تولید صنعتی

• سردخانه‌های صنعتی و فروشگاهی

• سیستم‌های آب خنک‌کن فرآیندی

مشخصات فنی کلیدی

در کاتالوگ چیلر تراکمی هوا خنک، اطلاعات مهمی برای مهندسان و مدیران پروژه ارائه شده است:

• ظرفیت سرمایش (Cooling Capacity): بر حسب تن تبرید (TR) یا کیلووات (kW)

• نوع کمپرسور: اسکرال، اسکرو یا سانتریفیوژ

• راندمان انرژی (EER/COP): میزان بهره‌وری انرژی

• مبرد مورد استفاده: R134a, R410a یا R407c

• جریان هوا و فن‌ها: تعداد و توان فن‌ها برای خنک‌کاری

• نوع کنترل و سیستم‌های حفاظتی: PLC، سنسورها و حفاظت از کمپرسور

جدول نمونه ظرفیت چیلر تراکمی هوا خنک

⚠️ توجه: اعداد فوق نمونه‌ای هستند و در کاتالوگ رسمی هر برند ممکن است متفاوت باشند.

نکات کلیدی هنگام استفاده از کاتالوگ

1. انتخاب ظرفیت: با توجه به بار حرارتی ساختمان یا خط تولید

2. نوع کمپرسور: اسکرال برای ظرفیت پایین، اسکرو برای ظرفیت بالا

3. بررسی راندمان انرژی: اطمینان از صرفه‌جویی طولانی‌مدت

4. ولتاژ و فاز برق: مطابقت با شبکه برق محل نصب

5. فضای نصب و جریان هوا: چیلر هوا خنک به جریان آزاد هوا نیاز دارد

قیمت و خرید

قیمت چیلر تراکمی هوا خنک به عوامل زیر بستگی دارد:

• ظرفیت تبرید

• نوع کمپرسور و راندمان انرژی

• برند و خدمات پس از فروش

• تجهیزات جانبی مثل کنترلر و فن‌ها

اکسرلند با ارائه کاتالوگ چیلر تراکمی هوا خنک و مشاوره تخصصی، امکان خرید چیلر هوا خنک مناسب پروژه را فراهم می‌کند.

❓ سوالات متداول (FAQ)

۱. کاتالوگ چیلر تراکمی هوا خنک چیست؟
کتابی فنی شامل مشخصات فنی، ظرفیت‌ها، ابعاد و راندمان انرژی چیلر هوا خنک است که برای انتخاب و خرید بهینه استفاده می‌شود.

۲. چگونه ظرفیت مناسب چیلر را انتخاب کنم؟
با بررسی بار حرارتی ساختمان یا خط تولید و استفاده از جدول ظرفیت در کاتالوگ.

۳. تفاوت چیلر هوا خنک با آب خنک چیست؟
چیلر هوا خنک با فن، گرما را به هوا منتقل می‌کند و نیازی به برج خنک‌کن آب ندارد.

۴. آیا چیلر هوا خنک نیاز به سرویس دارد؟
بله، سرویس دوره‌ای شامل تمیزکاری فن‌ها و بررسی فشار مبرد توصیه می‌شود.

۵. خرید چیلر هوا خنک چگونه انجام می‌شود؟
با استفاده از کاتالوگ و مشاوره تخصصی اکسرلند می‌توان مدل و ظرفیت مناسب را انتخاب و سفارش آنلاین ثبت کرد.

چیلر تراکمی هوا خنک با راندمان بالا، نصب ساده و مصرف انرژی بهینه، گزینه‌ای ایده‌آل برای سیستم‌های تهویه و خطوط تولید صنعتی است.
استفاده از کاتالوگ چیلر تراکمی هوا خنک باعث انتخاب دقیق ظرفیت و کاهش ریسک خرید اشتباه می‌شود.

📩 برای دریافت کاتالوگ رسمی، قیمت روز و مشاوره فنی چیلر تراکمی هوا خنک، همین حالا با کارشناسان اکسرلند تماس بگیرید.

مجموعه اکسرلند (Exerland.ir) به‌عنوان مرجع تخصصی طراحی، تأمین و اجرای تجهیزات حرارتی و برودتی صنعتی، در زمینه‌ی مبدل‌های حرارتی برای موتورخانه‌ها، همواره تلاش می‌کند تا بهترین انتخاب را برای صنایع و ساختمان‌ها فراهم سازد.
در موتورخانه‌ها، الگوی جریان سیالات در مبدل حرارتی از عوامل حیاتی عملکرد و بهره‌وری انرژی است. این مقاله به پرسش اصلی کاربران پاسخ می‌دهد:

الگوی جریان در نصب مبدل حرارتی برای موتورخانه چیست و چه کاربردی دارد؟

تعریف فنی الگوی جریان در مبدل حرارتی

در مبدل های حرارتی موتورخانه، دو سیال (معمولاً آب داغ و آب سرد یا مبرد) از مسیرهای جداگانه عبور می‌کنند و انرژی حرارتی بین آن‌ها منتقل می‌شود.
الگوی جریان (Flow Pattern) نحوه حرکت این دو سیال نسبت به هم را مشخص می‌کند و سه نوع اصلی دارد:

1. جریان هم‌سو (Parallel Flow)

2. جریان خلاف‌جهت (Counter Flow)

3. جریان متقاطع (Cross Flow)

در کاربردهای موتورخانه‌ای، بهترین عملکرد معمولاً با جریان خلاف‌جهت (Counter Flow) حاصل می‌شود، زیرا بیشترین اختلاف دمای متوسط لگاریتمی (LMTD) و راندمان انتقال حرارت را ایجاد می‌کند.

کاربرد الگوی جریان در موتورخانه‌ها

در سیستم‌های گرمایشی و سرمایشی ساختمان‌ها:

• در چیلر جذبی یا تراکمی: الگوی خلاف‌جهت باعث کاهش بار کمپرسور می‌شود.

• در بویلرها و هیت‌اکسچنجرها: جریان متقاطع یا خلاف‌جهت موجب توزیع یکنواخت حرارت می‌گردد.

• در مبدل حرارتی صفحه‌ای یا پوسته و لوله: جهت جریان باید طوری تنظیم شود که سیال گرم از بالا و سیال سرد از پایین وارد گردد تا گردش طبیعی جریان و تخلیه هوا تضمین شود.

مزایا و ویژگی‌های انتخاب درست الگوی جریان

برای مدیر خرید:

انتخاب الگوی خلاف‌جهت، باعث صرفه‌جویی انرژی و کاهش هزینه‌های بهره‌برداری می‌شود.

برای مهندس فنی:

بهینه‌سازی جریان باعث افزایش ضریب انتقال حرارت و عمر مبدل حرارتی می‌شود.

برای پیمانکار:

اجرای صحیح الگو، نصب آسان‌تر و کاهش خطای بهره‌برداری را تضمین می‌کند.

نکات اجرایی نصب مبدل حرارتی برای موتورخانه

• ورود سیال گرم از بالاترین نقطه مبدل انجام شود.

• سیال سرد در پایین‌ترین مسیر جریان یابد.

• از شیرهای هواگیری و تخلیه استفاده شود.

• در طراحی لوله‌کشی، مسیر سیالات مخالف جهت هم انتخاب گردد (جریان خلاف‌جهت).

• از صفحات ضد‌رسوب و فیلتر مناسب برای افزایش عمر مبدل استفاده شود.

آشنایی با اکسرلند

برای مشاهده محصولات مرتبط:

• قیمت مبدل حرارتی برای موتورخانه

• خرید مبدل حرارتی صفحه‌ای

• سفارش آنلاین مبدل حرارتی پوسته و لوله

❓ سوالات متداول (FAQ)

1. قیمت مبدل حرارتی برای موتورخانه چگونه محاسبه می‌شود؟
قیمت بر اساس نوع مبدل (صفحه‌ای یا پوسته و لوله)، جنس متریال و ظرفیت حرارتی تعیین می‌شود.

2. بهترین الگوی جریان برای مبدل حرارتی موتورخانه چیست؟
در بیشتر پروژه‌ها، الگوی خلاف‌جهت (Counter Flow) راندمان بالاتری دارد.

3. آیا مبدل حرارتی موتورخانه شامل گارانتی است؟
بله، تمامی مدل‌های عرضه‌شده توسط اکسرلند دارای گارانتی و خدمات پس از فروش هستند.

4. تفاوت مبدل حرارتی موتورخانه با مبدل صنعتی چیست؟
مدل‌های موتورخانه‌ای معمولاً فشار کاری پایین‌تر و طراحی فشرده‌تری دارند.

5. چگونه می‌توانم سفارش آنلاین مبدل حرارتی را ثبت کنم؟
از طریق سایت Exerland.ir بخش خرید، می‌توانید سفارش خود را به‌صورت مستقیم ثبت کنید.

انتخاب الگوی جریان مناسب در نصب مبدل حرارتی برای موتورخانه، نقشی کلیدی در عملکرد سیستم گرمایشی و سرمایشی دارد. اجرای الگوی خلاف‌جهت به بهبود راندمان، کاهش مصرف انرژی و افزایش عمر مفید دستگاه کمک می‌کند.
برای دریافت قیمت روز مبدل حرارتی، مشاوره فنی یا ثبت سفارش آنلاین، همین حالا وارد لینک خرید در سایت اکسرلند (Exerland.ir) شوید.

روغن در سیستم‌های صنعتی نه تنها نقش روانکاری دارد، بلکه وظیفه انتقال حرارت و جلوگیری از سایش و تخریب قطعات را نیز بر عهده دارد. زمانی که دمای روغن از حد مجاز بالاتر می‌رود، بازده سیستم کاهش یافته و قطعات حساس دچار آسیب جدی می‌شوند.

در این شرایط، مبدل حرارتی خنک کننده روغن به عنوان یک راه‌حل مطمئن وارد عمل می‌شود و با انتقال حرارت از روغن به آب یا هوا، دمای سیستم را پایدار نگه می‌دارد.

اما سوال اصلی مشتریان چیست؟

قیمت مبدل حرارتی روغن چگونه تعیین می‌شود و کدام مدل برای سیستم ما مناسب‌تر است؟

در این راهنمای جامع، تمام نکات مهم بررسی می‌شود.

✅ مبدل حرارتی روغن چیست؟

مبدل حرارتی روغن تجهیزی است برای خنک‌سازی روغن در سیستم‌هایی مانند:

• هیدرولیک صنعتی

• سیستم‌های روانکاری (Lubrication Oil)

• کمپرسورها

• توربین‌ها

• گیربکس و اکسترودرها

• دیزل ژنراتورها

• کوره‌ها و واحدهای حرارتی

این مبدل با انتقال حرارت از روغن به سیال خنک‌کننده (آب یا هوا) دمای سیستم را ثابت نگه می‌دارد.

✅ انواع مبدل حرارتی خنک‌کننده روغن

✅ قیمت مبدل حرارتی روغن چقدر است؟

قیمت مبدل حرارتی روغن به عوامل زیادی بستگی دارد و نمی‌توان یک عدد ثابت اعلام کرد.
اما بازه کلی قیمت در بازار ایران (بسته به ظرفیت و متریال):

⚠️ قیمت‌ها حدودی هستند و با ظرفیت، فشار و برند تغییر می‌کنند.

✅ عوامل موثر بر قیمت مبدل حرارتی روغن

1️⃣ ظرفیت و سطح حرارتی

هرچه ظرفیت انتقال حرارت بیشتر → قیمت بالاتر

2️⃣ فشار و دمای کاری

سیستم‌های صنعتی و هیدرولیک فشار بالا → طراحی ویژه و قیمت بالاتر

3️⃣ جنس متریال

4️⃣ نوع ساخت

• برندی یا سفارشی

• وارداتی یا تولید داخل

5️⃣ نوع سیال خنک‌کننده

• آب سرد

• هوا (فن‌دار → هزینه بیشتر)

✅ کدام مدل برای شما مناسب است؟

✅ مزایا و معایب مبدل روغن

✅ مزایا

• افزایش عمر روغن و تجهیزات

• حفظ پایداری دما و عملکرد سیستم

• جلوگیری از توقف تولید

• مصرف انرژی پایین

❌ معایب (در صورت انتخاب اشتباه)

• افت فشار روغن

• رسوب‌گیری سریع

• خرابی زودرس گسکت یا صفحات

• هزینه تعمیرات بالا

✅ نکات مهم هنگام خرید

✔ محاسبه ظرفیت حرارتی دقیق (kW / kcal/hr)
✔ توجه به فشار روغن و آب
✔ متریال مناسب با سیال و محیط
✔ وجود گارانتی و سرویس پس از فروش
✔ قابلیت شست‌وشو و نگهداری

⚙️ توصیه مهندسی: قبل از خرید، نقشه سیستم و دمای ورودی‌/‌خروجی را مشخص کنید.

✅ سوالات پر تکرار (FAQ)

❓ آیا می‌توان مبدل آب گرم را برای روغن استفاده کرد؟

خیر ✅
روغن ویسکوز است و نیاز به طراحی مخصوص دارد.

❓ بهترین مبدل برای سیستم هیدرولیک فشرده چیست؟

مبدل صفحه‌ای یا فن‌دار بسته به شرایط.

❓ آیا تمیز کردن مبدل روغن مهم است؟

بله—عدم انجام سرویس = کاهش راندمان و خرابی سیستم

مبدل حرارتی روغن یکی از اجزای حیاتی در ماشین‌آلات صنعتی است و انتخاب صحیح آن باعث:

• جلوگیری از داغی روغن

• افزایش عمر تجهیزات

• کاهش هزینه‌های نگهداری

• افزایش راندمان تولید

می‌شود.

قیمت مبدل حرارتی روغن بر اساس ظرفیت، نوع طراحی و جنس بدنه متفاوت است، اما مشاوره درست مهندسی در خرید، از هزینه‌های اضافی جلوگیری می‌کند.

برای دریافت مشاوره رایگان، محاسبه ظرفیت و استعلام قیمت روز مبدل حرارتی روغن با تیم فنی ما تماس بگیرید.
فقط ظرفیت، نوع روغن و شرایط کاریتان را بفرستید ✅

اکسرلند به‌عنوان مرجع تخصصی تجهیزات صنعتی و سازنده مبدل حرارتی صنعتی، ارائه‌دهنده انواع مبدل‌های حرارتی با کیفیت و استاندارد بالا است. در دسته‌بندی اصلی مبدل های حرارتی صفحه ای و دسته‌بندی فرعی واشردار و جوشی، انتخاب نوع مناسب مبدل از اهمیت بالایی برخوردار است.

مبدل‌های حرارتی صفحه‌ای واشردار و جوشی به دلیل کارایی بالا، اندازه جمع و جور و سهولت نصب، در صنایع نفت، گاز، پتروشیمی، نیروگاهی و غذایی کاربرد فراوان دارند. اما تفاوت‌های ساختاری و عملیاتی این دو نوع، موضوعی است که مهندسان، مدیران خرید و پیمانکاران همواره به دنبال آن هستند.

پرسش مقاله:
🔹 «تفاوت‌های ساختاری و عملیاتی مبدل‌های حرارتی صفحه‌ای واشردار و جوشی چیست و چه کاربردی دارند؟»

تعریف و کاربرد مبدل‌های حرارتی صفحه ای واشردار و جوشی

مبدل‌های حرارتی صفحه‌ای، تجهیزاتی هستند که برای انتقال حرارت بین دو سیال به صورت کارآمد طراحی شده‌اند. در نوع واشردار (Gasketed)، صفحات با واشرهای قابل تعویض به یکدیگر متصل می‌شوند، و در نوع جوشی (Welded) صفحات به طور دائمی جوش داده می‌شوند تا آب‌بندی مطمئن ایجاد شود.

کاربردها در صنایع مختلف

• صنایع نفت و گاز: انتقال حرارت بین جریان‌های نفت، گاز و بخار

• پتروشیمی: خنک‌سازی و تبادل حرارت بین مواد شیمیایی

• نیروگاهی: بازیابی حرارت بخار و آب داغ

• صنایع غذایی و دارویی: پاستوریزاسیون و فرآوری سیالات حساس

این مبدل‌ها برای مهندسان امکان طراحی دقیق با محاسبه نرخ انتقال حرارت و افت فشار را فراهم می‌کنند، برای مدیران خرید صرفه‌جویی و طول عمر بالاتر ایجاد می‌کنند و برای پیمانکاران نصب و نگهداری آسان را تضمین می‌کنند.

تفاوت‌های ساختاری و عملیاتی

تفاوت‌های ساختاری و آب‌بندی

تفاوت‌های عملیاتی و شرایط کاری

تفاوت‌های نگهداری و هزینه

مزایا و ویژگی‌ها

• مبدل واشردار: انعطاف‌پذیری بالا، هزینه کمتر، نصب و نگهداری ساده

• مبدل جوشی: مقاومت بالا، مناسب شرایط سخت عملیاتی، طول عمر بیشتر

• مزایای مشترک: راندمان حرارتی بالا، ابعاد جمع و جور، قابلیت استفاده در صنایع حساس

نکات چندسطحی برای کاربران

• مدیر خرید: کاهش هزینه‌های تعمیر و نگهداری، طول عمر بیشتر

• مهندس فنی: مشخصات فنی دقیق، نرخ انتقال حرارت بهینه

• پیمانکار: نصب سریع، دسترسی راحت برای سرویس

جدول مقایسه برندها و انواع مبدل حرارتی صفحه ای

سوالات متداول (FAQ)

سؤال ۱: قیمت مبدل حرارتی صفحه‌ای چگونه محاسبه می‌شود؟
پاسخ: قیمت بر اساس ظرفیت حرارتی، تعداد صفحات، نوع واشر یا جوشکاری و برند سازنده تعیین می‌شود.

سؤال ۲: بهترین مبدل برای صنایع نفت و گاز کدام است؟
پاسخ: مبدل جوشی به دلیل تحمل فشار و دمای بالا و مقاومت در برابر سیالات خورنده مناسب‌تر است.

سؤال ۳: آیا مبدل شامل گارانتی و خدمات پس از فروش می‌شود؟
پاسخ: بله، تمامی محصولات اکسرلند شامل گارانتی و پشتیبانی مهندسی هستند.

سؤال ۴: تفاوت مبدل واشردار و جوشی چیست؟
پاسخ: واشردار انعطاف‌پذیر و آسان برای نگهداری است، جوشی مقاوم‌تر و مناسب شرایط سخت عملیاتی است.

سؤال ۵: چطور می‌توانم سفارش آنلاین مبدل حرارتی صفحه‌ای را ثبت کنم؟
پاسخ: از طریق بخش خرید مبدل حرارتی صفحه ای سایت اکسرلند اقدام کنید و سفارش خود را ثبت نمایید.

انتخاب نوع مناسب مبدل حرارتی صفحه‌ای، چه واشردار و چه جوشی، نقش کلیدی در بهینه‌سازی عملکرد حرارتی، صرفه‌جویی انرژی و کاهش هزینه‌های نگهداری دارد.

اکسرلند به‌عنوان سازنده مبدل حرارتی صنعتی، با ارائه محصولات استاندارد و با کیفیت، تضمین می‌کند که نیازهای مهندسان، مدیران خرید و پیمانکاران به بهترین شکل پوشش داده شود.

🔹 برای دریافت قیمت روز، مشاوره فنی یا ثبت سفارش آنلاین مبدل حرارتی صفحه‌ای، همین حالا وارد لینک خرید شوید.

شرکت اکسرلند (Exerland) به‌عنوان مرجع تخصصی تجهیزات سرمایشی و تهویه مطبوع صنعتی، با تمرکز بر طراحی و تأمین چیلرهای تراکمی آب خنک، همواره در مسیر ارتقای راندمان و کاهش مصرف انرژی حرکت کرده است.
در دسته‌بندی اصلی چیلر و سیستم‌های تهویه و زیرمجموعه‌ی چیلر تراکمی آب خنک، محصولات اکسرلند به دلیل کیفیت ساخت بالا و خدمات مهندسی جامع، در پروژه‌های ساختمانی، بیمارستانی، نیروگاهی و صنعتی مورد استفاده قرار می‌گیرند.

در این مقاله ضمن معرفی ساختار، کاربرد و اجزای چیلرهای تراکمی آب خنک، عوامل مؤثر بر قیمت چیلر تراکمی آب خنک و نکات کلیدی برای خرید چیلر تراکمی آب خنک را بررسی می‌کنیم.

پرسش :
«چیلر تراکمی آب خنک چیست، چگونه کار می‌کند و چه عواملی بر قیمت آن مؤثر است؟»

تعریف چیلر تراکمی آب خنک

چیلر تراکمی آب خنک (Water-Cooled Chiller) نوعی سیستم سرمایشی است که با استفاده از کمپرسور، مبرد، اواپراتور و کندانسور، حرارت را از آب جذب کرده و آن را خنک می‌کند. در این سیستم، دفع حرارت توسط آب برج خنک‌کننده انجام می‌شود، به همین دلیل بازده حرارتی آن نسبت به چیلر هوایی بیشتر است.

این نوع چیلر معمولاً در پروژه‌های بزرگ با بار سرمایشی بالا مانند برج‌های تجاری، کارخانه‌ها، بیمارستان‌ها و مراکز داده استفاده می‌شود.

اجزای اصلی چیلر تراکمی آب خنک

1. کمپرسور: قلب سیستم که مبرد را متراکم و به سمت کندانسور هدایت می‌کند.

2. کندانسور آب خنک: در تماس با آب برج خنک‌کننده، حرارت مبرد را به محیط منتقل می‌کند.

3. اواپراتور پوسته و لوله: بخش اصلی جذب حرارت از آب چرخشی در مدار ساختمان.

4. شیر انبساط و مدار کنترلی: تنظیم دبی و فشار مبرد برای کارکرد بهینه سیستم.

مزایای چیلر تراکمی آب خنک

کاربردها در صنایع مختلف

• ساختمان‌های اداری و تجاری بزرگ

• بیمارستان‌ها و هتل‌ها

• کارخانه‌ها و صنایع تولیدی با حرارت بالا

• مرکز داده (Data Center)

• سیستم‌های تهویه و سرمایش صنعتی

عوامل مؤثر بر قیمت چیلر تراکمی آب خنک

قیمت نهایی این نوع چیلر تحت تأثیر چند عامل کلیدی است:

1. ظرفیت سرمایشی (تن تبرید)

2. نوع کمپرسور (اسکرو، اسکروال، سانتریفیوژ)

3. جنس مبدل حرارتی (مس، استیل، فولاد)

4. برند و راندمان انرژی تجهیزات داخلی

5. نحوه کنترل و اتوماسیون سیستم (PLC یا دیجیتال)

6. خدمات نصب، تست و گارانتی سازنده

اکسرلند با همکاری برندهای معتبر، امکان طراحی سفارشی چیلر متناسب با نیاز پروژه و ارائه قیمت چیلر تراکمی آب خنک به‌صورت شفاف و رقابتی را فراهم کرده است.

نحوه خرید چیلر تراکمی آب خنک از اکسرلند

برای پروژه‌های صنعتی و ساختمانی، انتخاب چیلر مناسب نیازمند بررسی دقیق شرایط محیطی، بار حرارتی، فضای نصب و مصرف انرژی است.
در اکسرلند، مهندسان فنی ابتدا نیازسنجی پروژه را انجام داده و سپس بهترین گزینه را با مشخصات فنی کامل پیشنهاد می‌دهند.

🔗 جهت مشاهده مدل‌ها، مشخصات فنی و خرید چیلر تراکمی آب خنک به صفحه زیر مراجعه کنید:
👉 چیلر تراکمی آب خنک

سوالات متداول (FAQ)

۱. قیمت چیلر تراکمی آب خنک در سال ۱۴۰۴ چقدر است؟
بسته به ظرفیت و نوع کمپرسور، قیمت از حدود چندصد میلیون تا چند میلیارد تومان متغیر است. برای استعلام دقیق به صفحه چیلر تراکمی آب خنک مراجعه کنید.

۲. آیا چیلر آب خنک نسبت به نوع هوا خنک مقرون‌به‌صرفه‌تر است؟
در پروژه‌های بزرگ بله؛ زیرا بازده بالاتر و مصرف انرژی کمتری دارد.

۳. نگهداری چیلر تراکمی آب خنک چگونه است؟
نیاز به سرویس دوره‌ای برج خنک‌کننده، شست‌وشوی مبدل‌ها و بررسی مبرد دارد.

۴. آیا امکان خرید سفارشی و طراحی اختصاصی وجود دارد؟
بله، اکسرلند طراحی اختصاصی بر اساس بار حرارتی و فضای پروژه را ارائه می‌دهد.

۵. چطور می‌توانم سفارش خرید چیلر تراکمی آب خنک ثبت کنم؟
از طریق لینک خرید چیلر تراکمی آب خنک فرم سفارش را پر کرده یا با کارشناسان فنی تماس بگیرید.

چیلر تراکمی آب خنک یکی از مؤثرترین سیستم‌های سرمایشی در صنایع و پروژه‌های بزرگ است که با طراحی بهینه، راندمان بالا و طول عمر زیاد، گزینه‌ای ایده‌آل برای ساختمان‌ها و کارخانه‌های بزرگ محسوب می‌شود.
اکسرلند با تیم مهندسی متخصص و همکاری با تولیدکنندگان برتر، آماده ارائه مشاوره، طراحی و تأمین چیلرهای آب خنک صنعتی است.

🔹 برای مشاهده مدل‌ها، استعلام قیمت و ثبت سفارش، همین حالا وارد لینک زیر شوید:
👉 چیلر تراکمی آب خنک

قبل از خرید چیلر تراکمی، اطلاع از مشخصات فنی دقیق و ظرفیت واقعی دستگاه اهمیت زیادی دارد.
کاتالوگ چیلر تراکمی هوا خنک اکسرلند، تمامی اطلاعات مورد نیاز مهندسان، مشاوران و پیمانکاران را در قالبی فنی و شفاف ارائه می‌دهد.

در این مقاله علاوه بر معرفی مدل‌های اصلی چیلر هوا خنک اکسرلند، جدول ظرفیت‌ها و ویژگی‌های فنی هر مدل را مرور خواهیم کرد.

معرفی کلی چیلر تراکمی هوا خنک

چیلر تراکمی هوا خنک اکسرلند با استفاده از کمپرسورهای اسکرال (Copeland) یا اسکرو (Bitzer / Hanbell) طراحی می‌شود و برای تأمین آب سرد در سیستم‌های تهویه و صنعتی کاربرد دارد.
این چیلرها در ظرفیت‌های ۵ تا ۵۰۰ تن تبرید تولید شده و قابلیت کارکرد در دمای محیطی تا ۵۵ درجه سانتی‌گراد را دارند.

جدول ظرفیت و مدل‌های چیلر هوا خنک اکسرلند

💡 نکته: در صورت نیاز، مدل‌های خاص با کمپرسورهای Danfoss یا Hitachi و کندانسور کاستوم نیز قابل طراحی هستند.

ویژگی‌های فنی شاخص

• ⚙️ کندانسور فین‌دار با پوشش ضد خوردگی (Hydrophilic)

• ❄️ اواپراتور پوسته و لوله با راندمان بالا

• 🧠 کنترلر هوشمند دیجیتال با قابلیت تنظیم اتوماتیک ظرفیت

• 🔋 مجهز به سیستم حفاظتی اضافه‌بار، ضد یخ‌زدگی و آلارم خطا

• 🔇 صدای پایین و طراحی ضد ارتعاش (Anti-vibration)

• 🌍 سازگار با مبردهای R410a، R407c و R134a

• 🧱 قابلیت نصب در محیط باز (Outdoor Design)

نحوه انتخاب مدل مناسب

برای انتخاب چیلر تراکمی هوا خنک مناسب، باید به موارد زیر توجه شود:

1. ظرفیت سرمایشی مورد نیاز پروژه (BTU یا TR)

2. دمای آب ورودی و خروجی سیستم

3. شرایط اقلیمی محل نصب (رطوبت و دمای محیط)

4. تعداد دستگاه‌های هم‌زمان در مدار

5. نوع کاربرد (ساختمانی یا صنعتی)

پیشنهاد اکسرلند:

برای هر ۴۰ مترمربع فضای مفید در ساختمان اداری یا مسکونی، حدود ۱ تن تبرید در نظر گرفته می‌شود.

نحوه دسترسی به کاتالوگ چیلر تراکمی اکسرلند

کاربران و مهندسان می‌توانند نسخه PDF کاتالوگ چیلر تراکمی هوا خنک را مستقیماً از تلگرام اکسرلند دریافت کنند.

کاتالوگ شامل اطلاعات زیر است:

• جداول کامل ظرفیت بر اساس دمای محیط

• نمودار عملکرد چیلر

• نقشه‌های ابعادی و اتصالات

• لیست قطعات استاندارد و سفارشی

• دستورالعمل نصب و نگهداری اولیه

خدمات پس از فروش و گارانتی

کلیه چیلرهای تراکمی اکسرلند دارای:

• ۱۸ ماه گارانتی طلایی کمپرسور و تابلو برق

• ۵ سال خدمات پس از فروش

• امکان عقد قرارداد سرویس دوره‌ای
  می‌باشند.

در صورت نیاز به طراحی اختصاصی برای پروژه‌های صنعتی یا بیمارستانی، تیم فنی اکسرلند آماده مشاوره رایگان است.

❓ سوالات متداول

۱. آیا امکان سفارش چیلر سفارشی وجود دارد؟
بله، بر اساس ظرفیت، دمای کاری و فضای نصب، طراحی اختصاصی انجام می‌شود.

۲. آیا چیلرهای اکسرلند در مناطق مرطوب قابل استفاده‌اند؟
بله، کندانسورهای ضدخوردگی مخصوص مناطق شمالی کشور طراحی شده‌اند.

۳. آیا در کاتالوگ، اطلاعات برق و کنترل هم وجود دارد؟
بله، در بخش فنی کاتالوگ، دیاگرام الکتریکی و کنترل دستگاه درج شده است.

۴. آیا امکان نصب توسط تیم اکسرلند وجود دارد؟
بله، واحد خدمات فنی نصب، راه‌اندازی و آموزش اپراتور را انجام می‌دهد.

کاتالوگ چیلر تراکمی هوا خنک اکسرلند، مرجع کاملی برای انتخاب دقیق مدل مناسب در پروژه‌های ساختمانی و صنعتی است.
با بررسی این کاتالوگ می‌توانید ظرفیت، توان برق، نوع کمپرسور و ابعاد دستگاه را با شرایط پروژه خود تطبیق دهید.

👉 برای دانلود مستقیم کاتالوگ یا دریافت مشاوره تخصصی خرید چیلر تراکمی، وارد سایت Exerland.ir شوید.

مبدل حرارتی بخار به آب از مهم‌ترین تجهیزات تأمین حرارت در سیستم‌های گرمایشی صنعتی و تأسیساتی است. وظیفه اصلی این دستگاه، انتقال انرژی از بخار داغ به آب سرد بدون تماس مستقیم دو سیال است.
اما یکی از پرتکرارترین سوالات مهندسان و خریداران این است:
قیمت و ظرفیت مبدل حرارتی بخار به آب چگونه مشخص می‌شود؟

برای پاسخ به این سؤال، باید بدانیم چه عواملی بر ظرفیت حرارتی، ابعاد، جنس و در نهایت قیمت نهایی مبدل تأثیرگذار هستند.

مبدل حرارتی بخار به آب چیست و چگونه کار می‌کند؟

مبدل حرارتی بخار به آب (Steam to Water Heat Exchanger) تجهیزی است که در آن بخار داغ درون لوله‌ها یا پوسته جریان یافته و حرارت خود را به آب منتقل می‌کند.

در این فرآیند، بخار معمولاً در سمت اولیه (Primary Side) قرار دارد و با چگالش بخار، انرژی گرمایی آزاد می‌شود و دمای آب در سمت ثانویه (Secondary Side) افزایش می‌یابد.

کاربردها:

• سیستم‌های گرمایش مرکزی (بویلر روم‌ها)

• صنایع غذایی و دارویی

• شست‌وشو و استریلیزاسیون

• فرآیندهای خشک‌کن صنعتی

• تأمین آب گرم مصرفی ساختمان‌ها و کارخانه‌ها

نحوه تعیین ظرفیت مبدل حرارتی بخار به آب

ظرفیت مبدل بر اساس میزان حرارتی که باید از بخار به آب منتقل شود تعیین می‌گردد. این ظرفیت با واحد کیلووات (kW) یا کیلوکالری بر ساعت (kcal/h) بیان می‌شود.

🔷 عوامل مؤثر بر ظرفیت:

فرمول مهندسی برای تخمین ظرفیت مبدل:

Q=m×Cp×ΔTQ = m × C_p × ΔTQ=m×Cp×ΔT

که در آن:

• Q = ظرفیت حرارتی (kcal/h یا kW)

• m = دبی جرمی آب (kg/h)

• C_p = گرمای ویژه آب (≈ 1 kcal/kg°C)

• ΔT = اختلاف دمای آب ورودی و خروجی

عوامل مؤثر بر قیمت مبدل حرارتی بخار به آب

قیمت مبدل‌ها بر اساس چند پارامتر کلیدی تعیین می‌شود. در ادامه مهم‌ترین عوامل را بررسی می‌کنیم:

💡 نکته:
برای پروژه‌های تاسیساتی، معمولاً ظرفیت بین 50,000 تا 400,000 kcal/h و برای مصارف صنعتی تا چند میلیون کیلوکالری در ساعت طراحی می‌شود.

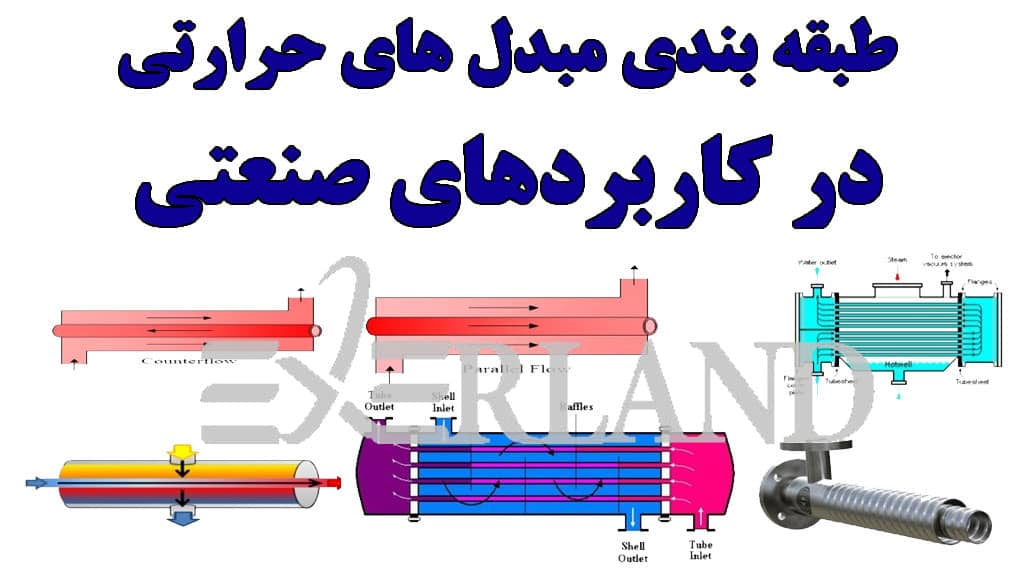

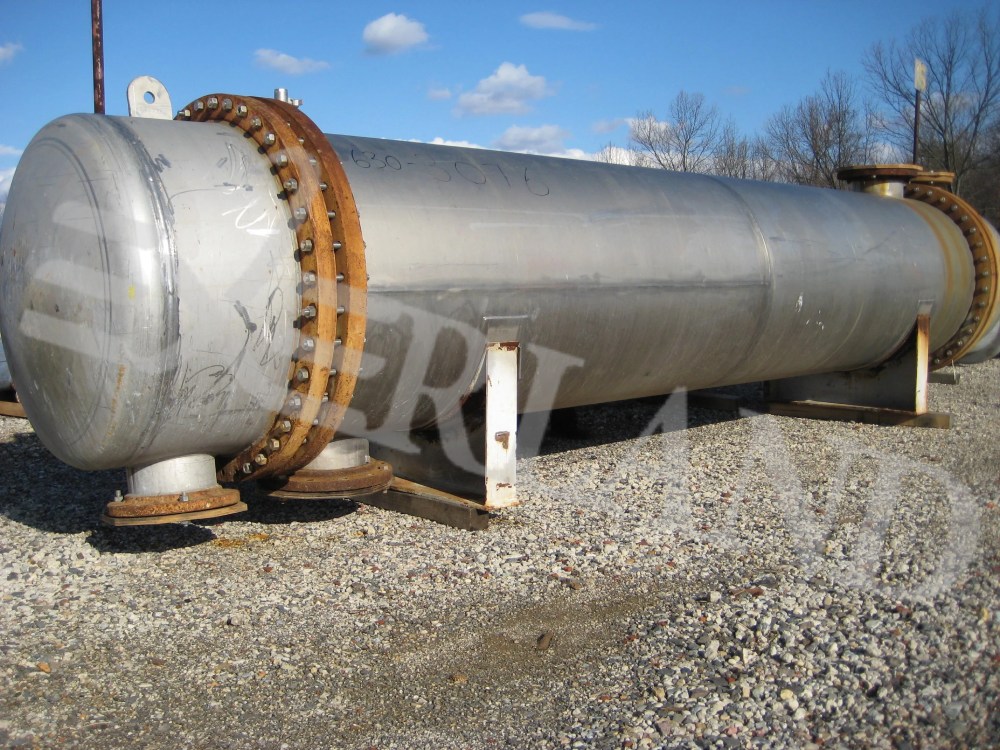

مقایسه مبدل پوسته و لوله با صفحه ای در سیستم بخار به آب

روش انتخاب و محاسبه قیمت دقیق

برای تعیین قیمت واقعی، مهندسان فروش اکسرلند پارامترهای زیر را دریافت و محاسبه می‌کنند:

1. فشار و دمای بخار ورودی

2. دبی و دمای آب سرد ورودی

3. دمای مطلوب آب خروجی

4. نوع کاربری (فرآیندی، گرمایشی، بهداشتی)

5. نوع اتصال، متریال و محدودیت فضایی

سپس با نرم‌افزار طراحی حرارتی، سطح انتقال حرارت موردنیاز (A) و نوع مبدل بهینه را مشخص می‌کنند.

📊 نتیجه: قیمت دقیق و ظرفیت موردنیاز تنها در صورت تحلیل مهندسی تعیین می‌شود، نه به‌صورت عدد ثابت.

محدوده قیمت مبدل حرارتی بخار به آب

مزایای مبدل حرارتی بخار به آب اکسرلند

• طراحی بر اساس استاندارد TEMA و ASME

• استفاده از لوله های استیل ضدزنگ برای بخار اشباع

• تست فشار هیدرواستاتیک قبل از تحویل

• راندمان بالا و افت فشار پایین

• خدمات پس از فروش و مشاوره طراحی رایگان

سوالات متداول مبدل حرارتی بخار

1. آیا مبدل بخار به آب برای ساختمان‌ها هم مناسب است؟
بله، در موتورخانه‌های مرکزی برای تأمین آب گرم مصرفی و گرمایش استفاده می‌شود.

2. مبدل استیل بهتر است یا فولادی؟
در صورتی که بخار و آب خاصیت خورندگی داشته باشند، مدل استیل 304 یا 316 انتخاب می‌شود.

3. چگونه ظرفیت مبدل را برای پروژه خود انتخاب کنم؟
کافی است دمای آب ورودی، خروجی و فشار بخار را بدانید تا کارشناسان اکسرلند ظرفیت دقیق را محاسبه کنند.

4. آیا مبدل بخار به آب نیاز به سرویس دارد؟
بله، رسوب‌زدایی دوره‌ای باعث حفظ راندمان و افزایش طول عمر دستگاه می‌شود.

5. چه زمانی از مبدل صفحه‌ای به‌جای پوسته و لوله استفاده کنیم؟
وقتی محدودیت فضا دارید یا راندمان بالاتر و کنترل دقیق دما نیاز است.

مبدل حرارتی بخار به آب تجهیزی کلیدی در تبدیل انرژی بخار به حرارت مفید برای آب است. قیمت نهایی آن به ظرفیت حرارتی، نوع طراحی، جنس بدنه و فشار کاری بستگی دارد.
انتخاب درست تنها با محاسبه دقیق پارامترهای فرآیندی امکان‌پذیر است.

🟢 اکسرلند با تکیه بر تجربه فنی، طراحی اختصاصی و ارائه مشاوره مهندسی رایگان، یکی از معتبرترین تولیدکنندگان مبدل‌های بخار به آب در ایران است.

📞 برای استعلام قیمت روز مبدل حرارتی بخار به آب یا دریافت فایل فنی و کاتالوگ، به سایت اکسرلند مراجعه کنید یا با مشاوران ما تماس بگیرید.

اکسرلند به عنوان مرجع تخصصی تجهیزات صنعتی و حرارتی در ایران، با تمرکز بر تأمین و مشاوره مهندسی، همواره بهترین اطلاعات تخصصی را برای صنایع نفت، گاز، پتروشیمی و نیروگاهی ارائه می‌کند. یکی از اجزای کلیدی در مبدل های حرارتی فین تیوب (Fin Tube Heat Exchanger)، پره‌ها یا فین‌ها هستند که نقش بسیار مهمی در افزایش راندمان انتقال حرارت دارند.

سوال اصلی مهندسان و مدیران این است:
«پره‌ها در مبدل فین تیوب چه وظایفی دارند و چگونه بر عملکرد سیستم تأثیر می‌گذارند؟»

این مقاله به بررسی نقش پره‌ها، انواع آن، مزایا و نکات طراحی می‌پردازد تا انتخاب و نگهداری مبدل فین تیوب بهینه‌تر شود.

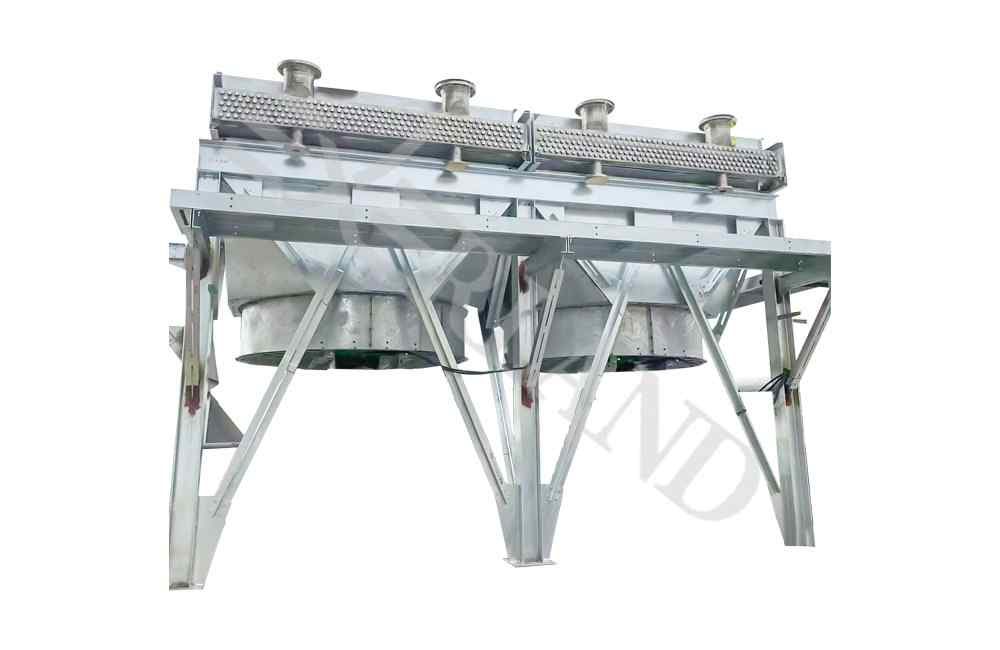

⚙️ تعریف و کاربرد مبدل فین تیوب

مبدل فین تیوب، نوعی مبدل حرارتی است که در آن سیال داغ داخل تیوب‌ها جریان دارد و هوا یا سیال دیگر روی سطح خارجی تیوب‌ها و فین‌ها جریان می‌یابد.
فین‌ها به منظور افزایش سطح انتقال حرارت و بهبود راندمان مبدل تعبیه می‌شوند.

🔸 کاربردها

• صنایع نفت، گاز و پتروشیمی: خنک سازی روغن، گاز و فرآورده‌های نفتی

• نیروگاه‌ها: خنک سازی بخار و آب مدار بسته

• صنایع تولیدی و شیمیایی: کنترل دمای فرآیندهای صنعتی

• صنایع HVAC و تهویه مطبوع: کندانسور و اواپراتور

نقش پره‌ها (فین‌ها) در مبدل فین تیوب

1. افزایش سطح انتقال حرارت

• پره‌ها سطح تماس سیال گرم با هوا یا سیال خنک را افزایش می‌دهند

• افزایش سطح انتقال حرارت باعث بهبود راندمان مبدل می‌شود

2. بهبود تبادل حرارت

• جریان هوا یا سیال روی پره‌ها باعث افزایش ضریب انتقال حرارت (h) می‌شود

• مبدل‌های فین تیوب با فین‌های بهینه می‌توانند راندمان تا 3 تا 5 برابر تیوب بدون فین افزایش یابند

3. کاهش حجم مبدل

• با استفاده از فین، می‌توان سطح انتقال حرارت بیشتری در حجم کمتر ایجاد کرد

• این ویژگی باعث کاهش وزن و فضای مورد نیاز برای نصب می‌شود

4. کنترل جریان سیال

• نوع و شکل فین‌ها (Helical، Straight، Louvered) بر توزیع جریان هوا و سیال تأثیر دارد

• طراحی بهینه پره‌ها باعث کاهش نقاط کم بازده و بهبود راندمان کلی مبدل می‌شود

5. کاهش افت فشار

• طراحی فین‌ها به گونه‌ای انجام می‌شود که افت فشار سیال روی سطح فین کاهش یابد

• کاهش افت فشار باعث کاهش مصرف انرژی و افزایش عمر تجهیزات می‌شود

انواع پره‌ها (فین‌ها) و ویژگی‌های آن‌ها

مزایای استفاده از فین در مبدل فین تیوب

برای مهندس فنی:

• افزایش راندمان انتقال حرارت

• کاهش نیاز به طول زیاد تیوب‌ها

• امکان بهینه‌سازی جریان هوا و سیال

برای مدیر خرید:

• کاهش حجم و وزن مبدل

• صرفه جویی در هزینه‌های نصب و فضا

• افزایش عمر مفید تجهیزات

برای پیمانکار:

• نصب سریع و آسان

• کاهش مصرف انرژی به دلیل کاهش افت فشار

• قابلیت تعویض یا تمیز کردن آسان فین‌ها

❓ سوالات متداول (FAQ)

1. فین‌ها چه تاثیری بر راندمان مبدل دارند؟

فین‌ها سطح انتقال حرارت را افزایش داده و ضریب انتقال حرارت را بهبود می‌دهند، در نتیجه راندمان مبدل تا چند برابر افزایش می‌یابد.

2. انواع فین‌ها کدامند و چه کاربردی دارند؟

Straight، Louvered، Wavy و Helical از رایج‌ترین انواع فین هستند که هر کدام برای شرایط جریان و دماهای خاص طراحی شده‌اند.

3. آیا استفاده از فین باعث افزایش افت فشار می‌شود؟

طراحی صحیح فین‌ها باعث کاهش افت فشار و بهینه‌سازی مصرف انرژی می‌شود.

4. چگونه می‌توان فین‌های مبدل را تمیز و نگهداری کرد؟

فین‌ها معمولاً از دسترس باز هستند و با برس، هوا یا واتر جت قابل تمیز کردن هستند تا عملکرد مبدل حفظ شود.

5. آیا نوع فین بر هزینه مبدل تأثیر دارد؟

بله، فین‌های پیچیده مانند Louvered و Helical هزینه اولیه بیشتری دارند اما راندمان بالاتر و کاهش حجم سیستم را فراهم می‌کنند.

پره‌ها (فین‌ها) در مبدل فین تیوب نقش حیاتی در افزایش سطح انتقال حرارت، بهبود راندمان، کاهش حجم و کنترل جریان سیال دارند. انتخاب نوع فین مناسب می‌تواند عملکرد مبدل را بهینه کند و مصرف انرژی و هزینه‌های نگهداری را کاهش دهد.

اکسرلند با ارائه مشاوره فنی تخصصی، تأمین تجهیزات با کیفیت و خدمات پس از فروش به شما کمک می‌کند تا بهترین مبدل فین تیوب متناسب با نیاز صنعت خود را انتخاب کنید.

🔗 برای دریافت قیمت مبدل فین تیوب، مشاوره فنی یا ثبت سفارش آنلاین، همین حالا وارد لینک خرید شوید

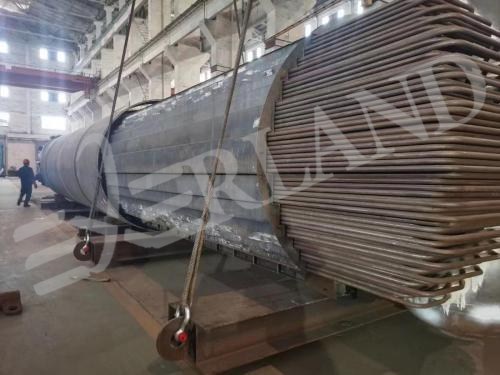

اواپراتور پوسته و لوله یکی از اجزای کلیدی در سیستم‌های سرمایشی و چیلرهای صنعتی است که مستقیماً بر بازده انرژی، ظرفیت برودتی و عمر مفید دستگاه تأثیر می‌گذارد.
در حالی که اغلب کاربران فقط به ظرفیت یا قیمت خرید توجه می‌کنند، کارشناسان فنی می‌دانند که عملکرد واقعی چیلر در گرو راندمان اواپراتور است.

در این مقاله از اکسرلند – مرجع تخصصی طراحی و تولید تجهیزات برودتی و حرارتی صنعتی،
به‌صورت مهندسی بررسی می‌کنیم که چه عواملی باعث افزایش یا کاهش راندمان و طول عمر اواپراتور پوسته و لوله می‌شوند، و چگونه می‌توان با نگهداری صحیح، بهره‌وری سیستم را در طول سال‌ها حفظ کرد.

⚙️ تعریف و نقش اواپراتور پوسته و لوله در راندمان چیلر

اواپراتور پوسته و لوله (Shell & Tube Evaporator) مبدلی است که وظیفه تبدیل انرژی حرارتی آب یا سیال فرآیندی به انرژی نهان تبخیر مبرد را بر عهده دارد.
عملکرد بهینه این مبدل باعث کاهش مصرف برق، بهبود ضریب عملکرد چیلر (COP) و افزایش پایداری سیستم در شرایط کاری مختلف می‌شود.

🔍 عوامل فنی مؤثر بر راندمان و ظرفیت اواپراتور پوسته و لوله

🔹 ۱. طراحی حرارتی مهندسی‌شده

اولین و بنیادی‌ترین عامل، طراحی دقیق مسیر جریان و سطح انتقال حرارت است.
پارامترهایی مانند تعداد پاس‌ها (Passes)، قطر لوله‌ها، گام لوله‌گذاری، سرعت جریان مبرد و آب، نوع فین داخلی و ضریب انتقال حرارت کلی (U-value) همگی در راندمان نهایی مؤثرند.

اواپراتورهایی که با نرم‌افزارهای مهندسی مانند HTRI طراحی می‌شوند، تا ۱۸٪ راندمان بالاتری نسبت به مدل‌های کارگاهی دارند.

🔹 ۲. کیفیت سیال عبوری (آب یا محلول گلایکول)

آب ورودی به مدار چیلر اگر حاوی املاح، ذرات معلق یا اکسیژن زیاد باشد، باعث تشکیل رسوب، زنگ‌زدگی و گرفتگی لوله‌ها می‌شود.
هر ۱ میلی‌متر رسوب می‌تواند تا ۱۰٪ راندمان تبادل حرارت را کاهش دهد.

✅ راه‌حل مهندسی:

• نصب سختی‌گیر مغناطیسی یا رزینی

• خرید اواپراتور پوسته و لوله

• شست‌وشوی دوره‌ای لوله‌ها با محلول ضد رسوب

🔹 ۳. نوع مبرد و شرایط تبخیر

انتخاب مبرد مناسب مانند R134a، R407C، R410A یا آمونیاک (NH₃) نقش مهمی در عملکرد اواپراتور دارد.
هر مبرد دارای دمای تبخیر، فشار کاری و ضریب انتقال حرارت متفاوت است.

به‌طور کلی:

• مبردهایی با دمای تبخیر پایین‌تر → ظرفیت بیشتر اما راندمان پایین‌تر

• مبردهایی با فشار بالا → نیاز به طراحی مقاوم‌تر و هزینه ساخت بیشتر

بنابراین انتخاب مبرد باید براساس ظرفیت پروژه و شرایط اقلیمی انجام شود.

🔹 ۴. جنس و ضخامت لوله‌ها

جنس متریال به‌طور مستقیم بر ضریب انتقال حرارت و عمر مفید دستگاه اثر دارد.

✅ توصیه اکسرلند:
در صنایع غذایی، دارویی و پتروشیمی از استیل ضدزنگ استفاده شود. در پروژه‌های عمومی سرمایشی، لوله‌های مسی فین‌دار بهترین گزینه‌اند.

🔹 ۵. دمای ورودی و خروجی سیالات

اختلاف دمای زیاد بین آب و مبرد ممکن است باعث شوک حرارتی یا یخ‌زدگی شود که به ترک‌خوردگی لوله‌ها منجر می‌گردد.
بنابراین در طراحی باید نسبت LMTD (اختلاف میانگین دمای لگاریتمی) در محدوده‌ی بهینه تنظیم شود.

برای مثال:
در چیلرهای آب‌خنک، بهترین LMTD بین ۴ تا ۶ درجه سانتی‌گراد است.

🔹 ۶. نگهداری و سرویس دوره‌ای

بیش از ۳۰٪ افت راندمان در چیلرها به دلیل عدم سرویس مناسب اواپراتور است.
سرویس‌های دوره‌ای شامل موارد زیر است:

• تخلیه و شست‌وشوی مدار پوسته

• تست نشتی و فشار (Hydrostatic Test)

• کنترل ضخامت پوسته و لوله‌ها

• بررسی عملکرد شیر انبساط و دمای تبخیر

📅 دوره توصیه‌شده سرویس: هر 6 ماه یکبار

🔹 ۷. شرایط نصب و بهره‌برداری

زاویه قرارگیری، نوع اتصال، وجود ارتعاش، و حتی کیفیت عایق‌کاری حرارتی روی عملکرد نهایی تأثیر دارد.
نصب غیرتراز یا لرزش زیاد می‌تواند باعث خستگی مکانیکی و شکست در محل جوش‌ها شود.

بنابراین توصیه می‌شود نصب دستگاه تنها توسط تیم فنی مجاز و تحت نظارت مهندسی فروش اکسرلند انجام شود.

📊 نمودار تأثیر نگهداری بر راندمان و عمر مفید اواپراتور

💬 سوالات متداول

۱. عمر مفید اواپراتور پوسته و لوله چقدر است؟
بین ۱۵ تا ۲۰ سال، در صورت استفاده از متریال مناسب و نگهداری منظم.

۲. آیا استفاده از ضد رسوب صنعتی ضروری است؟
بله، به‌ویژه در مناطق با سختی آب بالا (مثل مناطق مرکزی ایران).

۳. چرا راندمان چیلر من کاهش یافته است؟
احتمالاً لوله‌های اواپراتور دچار رسوب یا گرفتگی شده‌اند؛ سرویس فوری توصیه می‌شود.

۴. آیا نوع مبرد روی عمر دستگاه تأثیر دارد؟
بله، مبردهای پرفشار مثل R410A نیاز به طراحی مقاوم‌تر دارند که اگر رعایت نشود، عمر دستگاه کاهش می‌یابد.

۵. چگونه می‌توان از یخ‌زدگی اواپراتور جلوگیری کرد؟
با کنترل دمای ورودی آب و تنظیم شیر انبساط الکترونیکی در محدوده بهینه.

🧠 جمع‌بندی

راندمان، ظرفیت و عمر مفید اواپراتور پوسته و لوله حاصل ترکیبی از طراحی اصولی، متریال مناسب، انتخاب درست مبرد و نگهداری دوره‌ای است.
با رعایت این موارد، می‌توان عملکرد چیلر را تا ۳۰٪ بهبود و هزینه‌های انرژی را به میزان قابل توجهی کاهش داد.

برای انتخاب دقیق، مشاوره مهندسی و استعلام قیمت روز
🔗 به سایت Exerland
مراجعه کنید و از خدمات تخصصی تیم مهندسی اکسرلند بهره‌مند شوید.
